Дахові вікна FAKRO для будь-якого типу покрівлі

Дахові вікна FAKRO можна монтувати у будь-якому покрівельному матеріалі. Щоб з’єднати дахове вікно з покрівлею потрібно застосувати ущільнюючий комір. Це металева конструкція відповідної форми та розміру, котра складається з кількох елементів. Кожен елемент виконує певну функцію: прикриває боки коробки, відводить воду поза межі вікна, з’єднує вікно з конструкцією даху, загалом захищає від атмосферних чинників.

Враховуючи те, що асортимент покрівельних матеріалів щороку зростає, виникла потреба індивідуалізувати коміри так, щоб не було жодних обмежень при встановленні світлових конструкцій у даху.



У цій статті ми роз’яснимо, як обирати ущільнюючий комір залежно від висоти профілю чи матеріалу покриття. Також розповімо, як можна створювати різноманітні комбінації та сполучення дахових вікон.


Дахові вікна FAKRO для будь-якого типу покрівлі

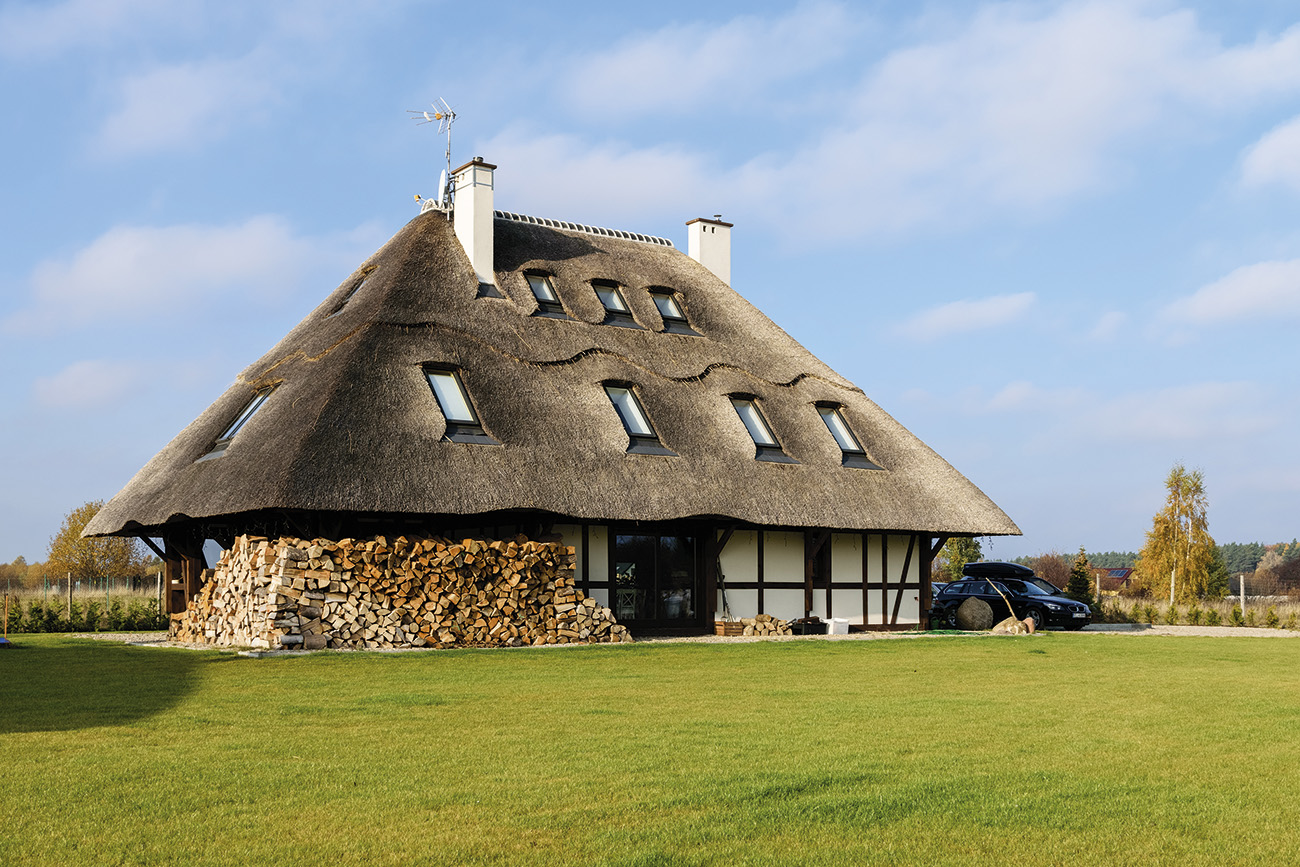

Будинок з очеретяною покрівлею та вікнами FAKRO

Покрівельні матеріали можна умовно поділити за висотою профілю на три типи.

Для плаского покрівельного покриття, такого як бітумна черепиця, бляха, лускоподібне покриття і все інше висотою до 10 мм (або ж 2 шари по 5 мм) потрібно використовувати коміри ESV.

Цей комір складається з верхнього та нижнього елемента, двох бокових елементів, профілів що прикривають боки коробки, а також нижнього елемента коміра з нанесеною спеціальною пластичною масою для склеювання його з покриттям. Такий комір можна монтувати на глибині V (0 см) або  J (- 3 см).

Дахові вікна FAKRO для будь-якого типу покрівлі

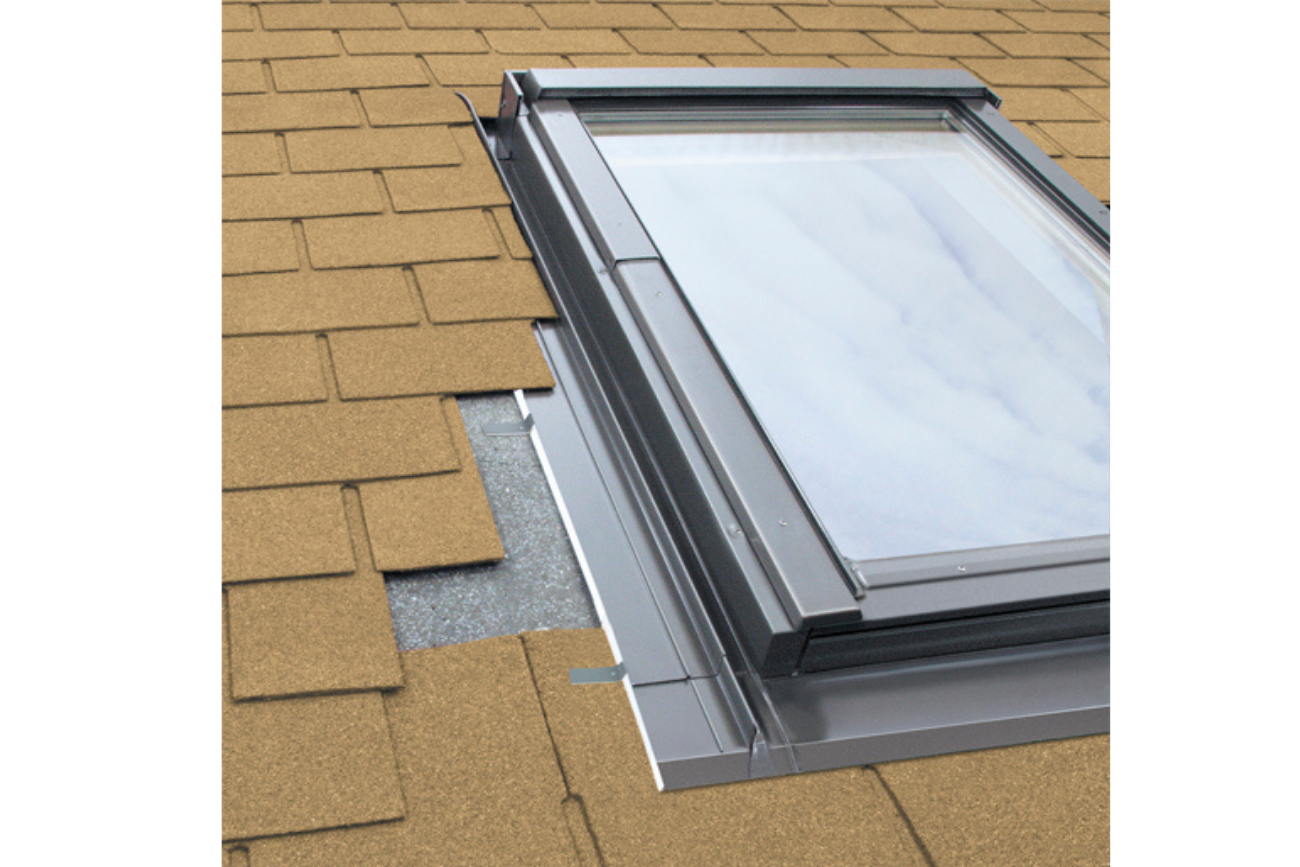

Комір ES_ на пласкій покрівлі

Дахові вікна FAKRO для будь-якого типу покрівлі

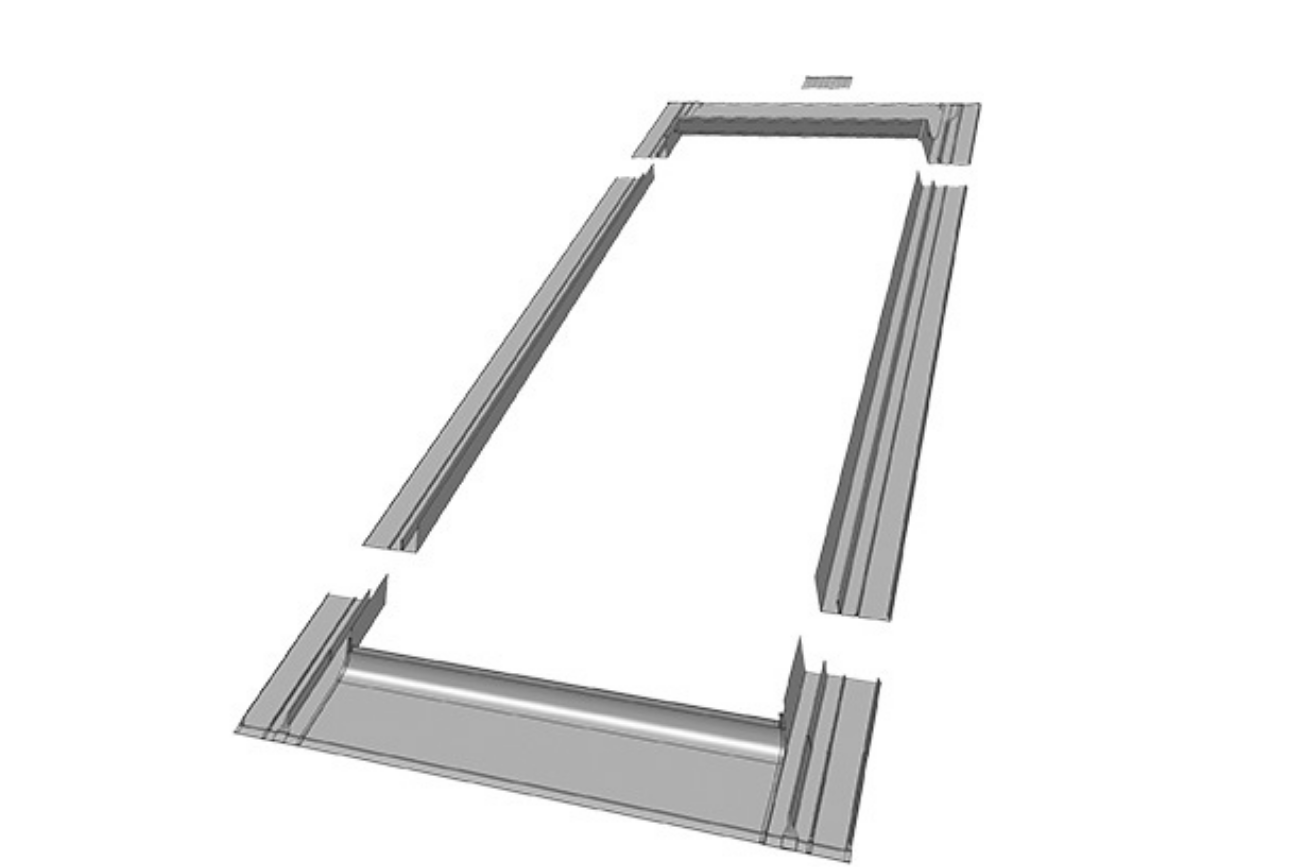

Рисунок коміра ES_

Для профільного покриття, такого як черепиця, профільна бляха висотою до 45 мм, розроблено коміри EZV. Окрім звичних металевих елементів по периметру, цей комір складається ще й з додаткової ринви для відведення води. А фабрично наклеєні клини захищають від потрапляння пилу, снігу під конструкцію. Нижній елемент виконаний у вигляді гнучкого гофрованого фартуха з нанесеною бутиловою масою. Під час завершального етапу встановлення, його треба розрівняти по покрівлі і тим самим забезпечити щільне прилягання. Вікна можна монтувати на глибині N (+ 3 см).

Дахові вікна FAKRO для будь-якого типу покрівлі

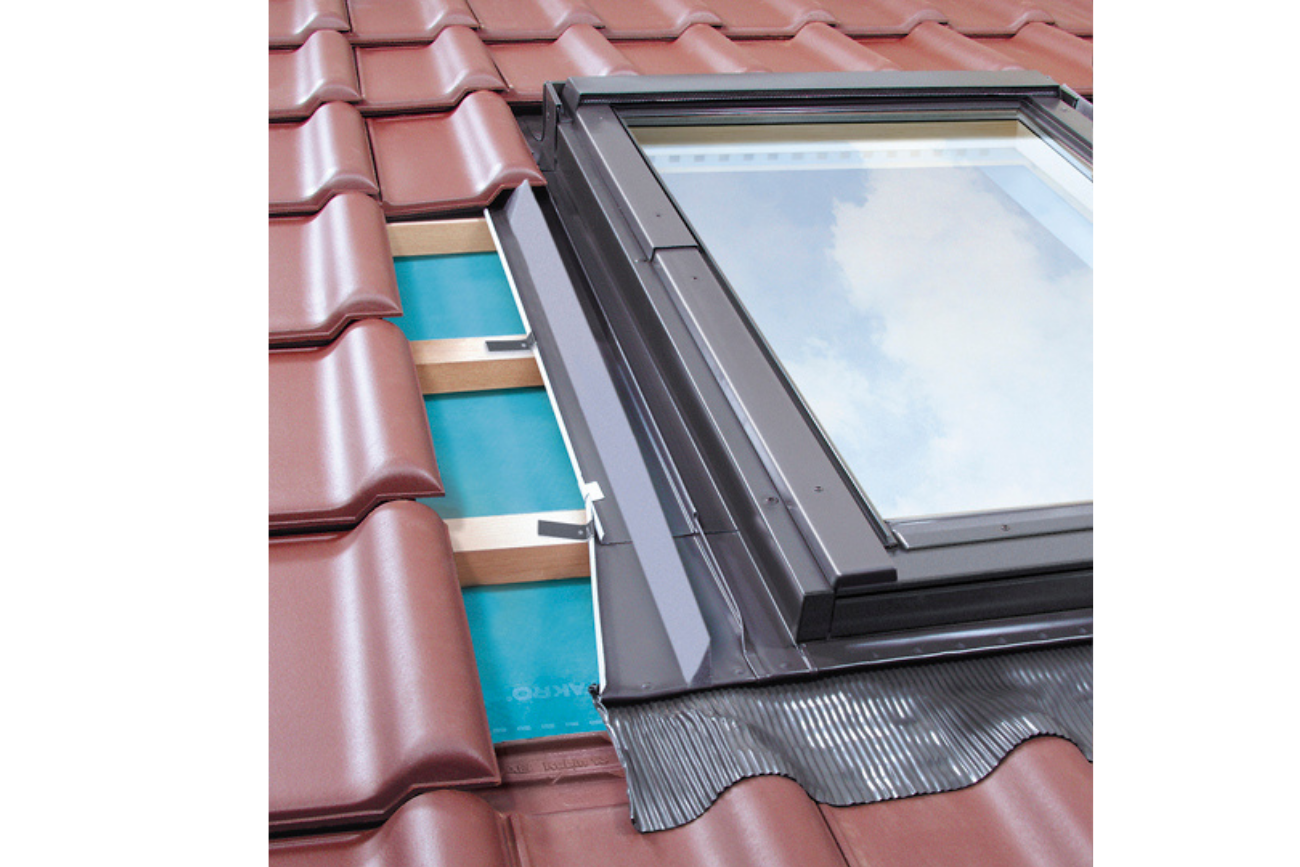

Комір EZ_ на профільній покрівлі

Дахові вікна FAKRO для будь-якого типу покрівлі

Рисунок коміра EZ_

Для «теплого» з’єднання вікна з покрівлею розробили спеціальний термоізоляційний комір EHV-AT Thermo. Цей комір є ширшим від стандартних на 44 мм. Глибина монтажу для нього - V (0 см). Складається із верхнього елемента з утепленням та нижнього, також з утепленням, а також з еластичним фартухом з нанесеною бутиловою масою. Бокові елементи мають утеплення та ущільнюючі клини. Присутня ринва для відведення води, а також профілі, що підтримують черепицю.  Власне його рекомендують використовувати для високопрофільного покриття, такого як черепиця, високопрофільна бляха висотою до 95 см.

Дахові вікна FAKRO для будь-якого типу покрівлі

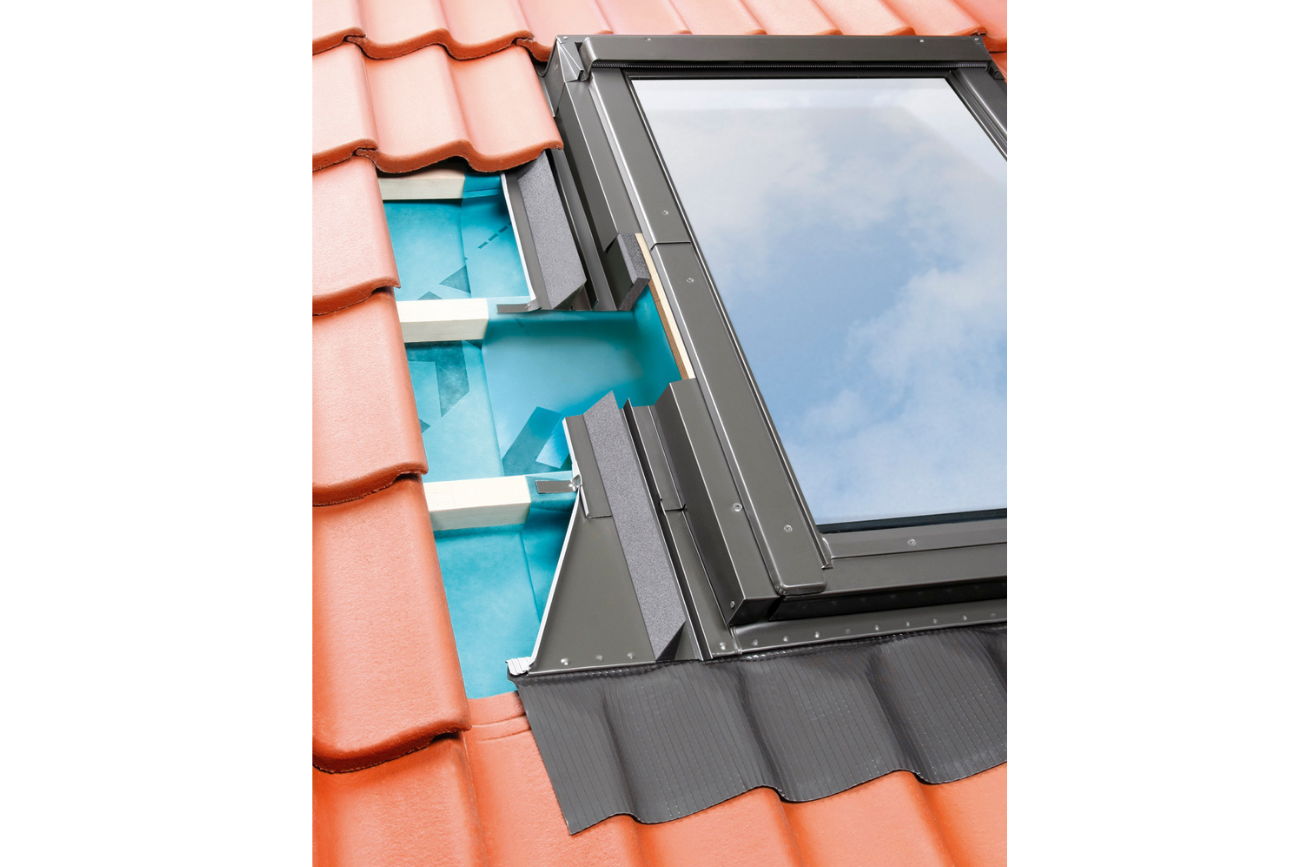

Комір EHV-AT Thermo​ для "теплого" з'єднання

Дахові вікна FAKRO для будь-якого типу покрівлі

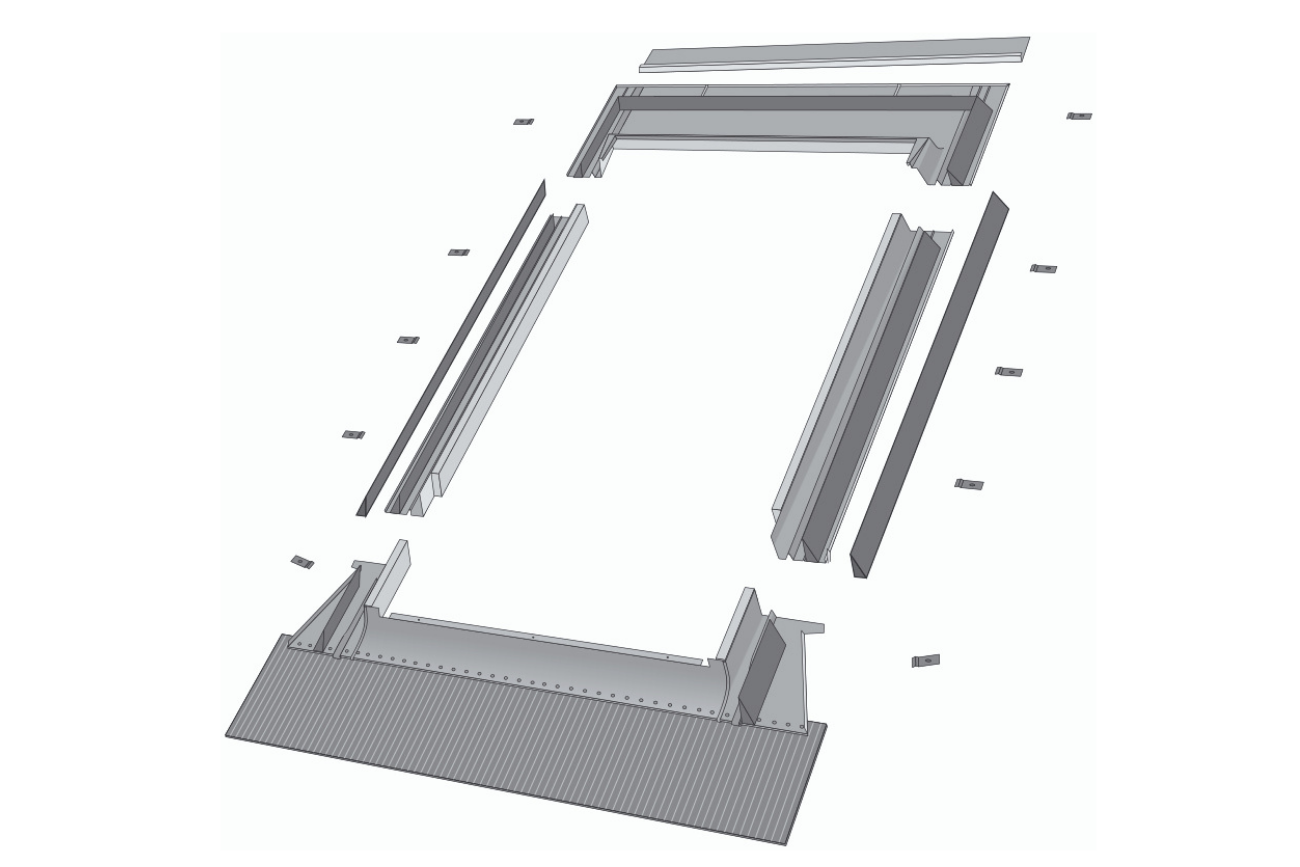

Рисунок коміра EHV-AT Thermo​

Зважаючи на особливість лускоподібної чи сланцевої покрівлі коміри для них розроблено з врахуванням цієї специфіки. Так бокові елементи складаються з окремих частин, кількість яких залежить від висоти вікна.

Окремої уваги заслуговують очеретяні покрівлі. Зараз щоразу частіше їх можна побачити на українських дахах. Матеріал екологічний та довговічний. Чудові ізоляційній характеристики дозволяють зводити мансарди без застосування додаткової термоізоляції. А це дозволяє компенсувати високу вартість такого покриття. Щоб встановити дахові вікна у такій покрівлі, яка зазвичай складається з доволі товстого шару соломи чи очерету, у компанії FAKRO розробили спеціальні коміри ETV_. Відрізняються тим, що не мають жодних обмежень щодо висоти профілю.

Дахові вікна FAKRO для будь-якого типу покрівлі

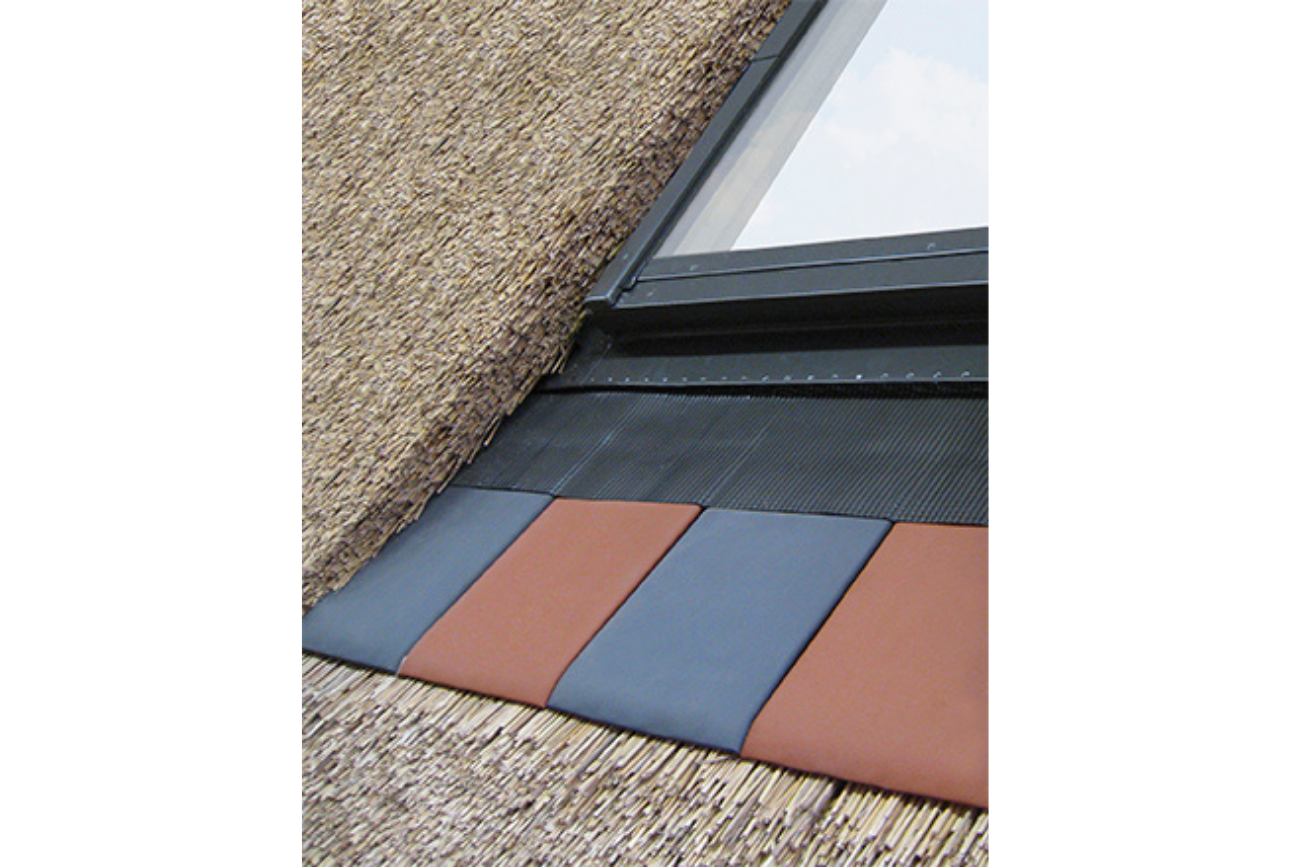

Комір ETV  для очеретяної покрівлі

Дахові вікна FAKRO для будь-якого типу покрівлі

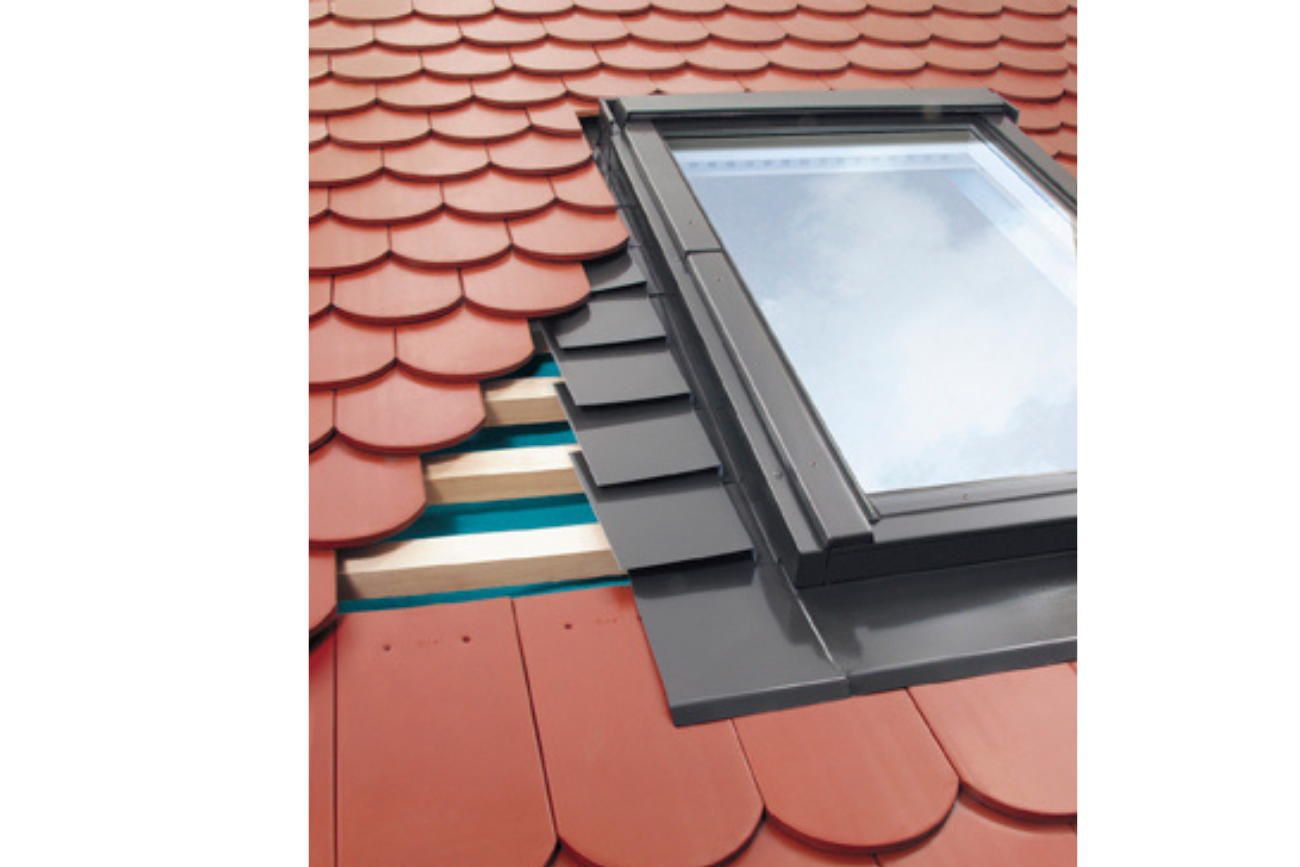

Комір EG_ для лускоподібної покрівлі

Щоб  отримати більшу площу засклення часто проєктують систему сполучення кількох вікон. Для цього використовують спеціальні коміри. Є вже готові комбінації, але й можливість створення індивідуально проєкту.

Система сполучень - це готове рішення комірів для поєднання вікон в групи: горизонтальні, вертикальні та блочні.

Завдяки такому широкому асортименту ущільнюючих комірів FAKRO можна з легкістю створювати дивовижні проєкти мансард. А замонтована велика кількість дахових вікон забезпечить найнеобхідніші умови для комфортного життя під дахом – природне світло та свіже повітря.

Дахові вікна FAKRO для будь-якого типу покрівлі

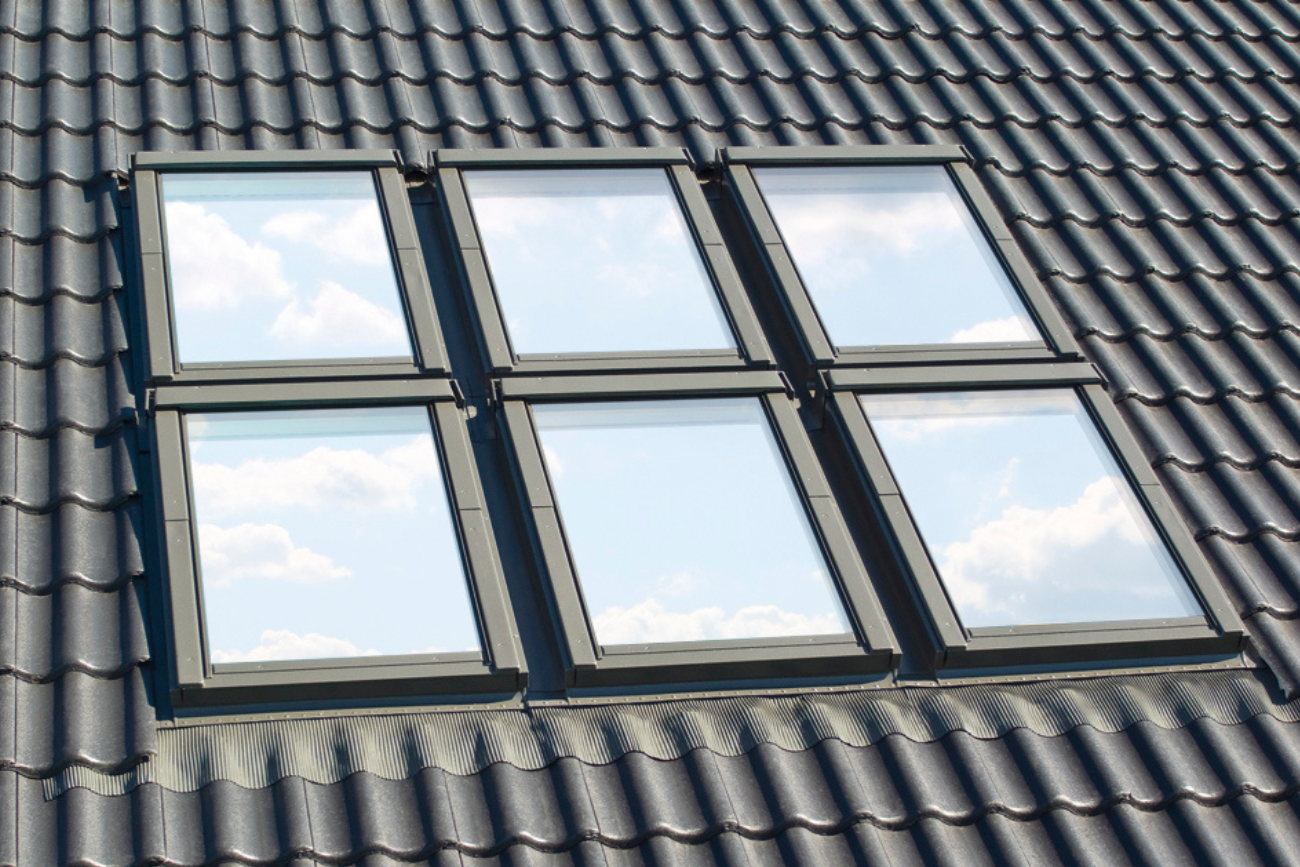

Сполучення із шести вікон FAKRO

Дахові вікна FAKRO для будь-якого типу покрівлі

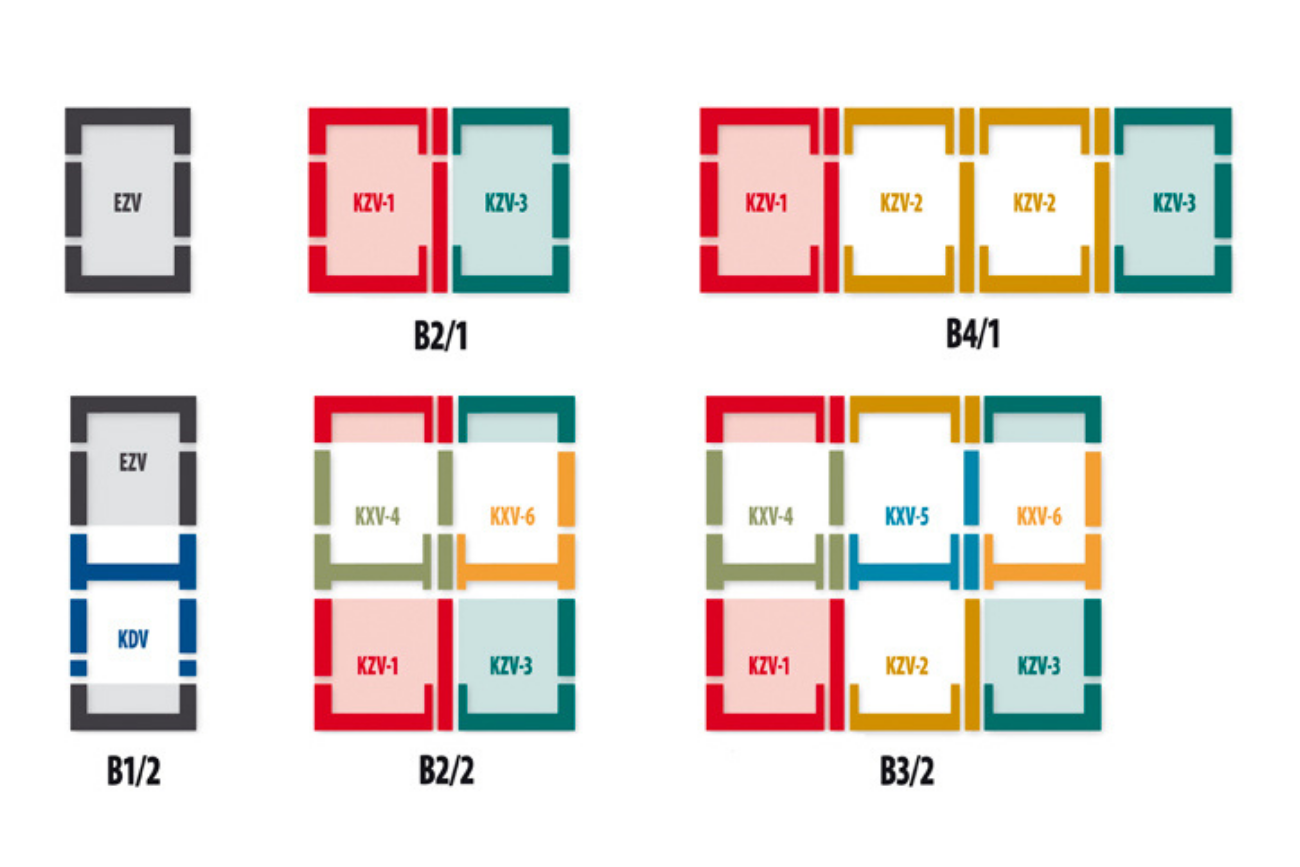

Cхема сполучень дахових вікон FAKRO

Переглянути асортимент ущільнюючих комірів FAKRO
