SRD - світловий тунель з куполом та жорсткою світловідбиваючою трубою
SRD_ з жорсткою світловідбиваючою трубою
SRD-_/L з жорсткою світловідбиваючою трубою та освітлений природним світлом.
Забезпечує легше використання приміщення, розташованого безпосередньо під місцем встановлення світлового тунеля.
Нова конструкція світлового тунелю характеризується:
- конструкція стельової частини дозволяє встановлювати та обслуговувати лампи SLO з боку кімнати,
- зінтегрований комір - швидше встановлення світлового тунелю.

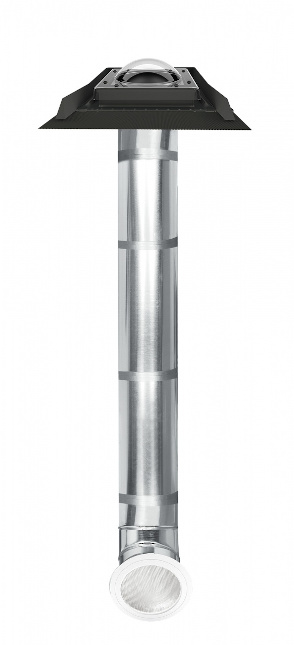

Світловий тунель SR_ складається з: дахової частини з куполом, 3-ох сегментів світловідбиваючої труби SRM по 61cм, двух колінок SRK*, декоративної рами, призматичного розсіювача та монтажного комплекту. Загальна довжина всіх елементів світловідбиваючої труби, зібраних в прямій лінії становить 2,1 м (SR_ 550 - 1.8 м).
* SRD в розмірі 550 не має комлекті колінка SRK
Характеристика
- Жорстка світловідбиваюча труба - світловідбиваюча труба виготовлена з алюмінію, покритого супервідбивним покриттям на основі срібла, що характеризується показником відбиття світла понад 98% (відбивна здатність нового дзеркала становить 90-95%). Мінімальні втрати на пропускання світла дозволяють використовувати світлові тунелі SRD довжиною до 12 м. Під час монтажу немає потреби вкорочувати елементи світлопропускаючої трубки, оскільки вона побудована за принципом телескопа. Достатньо вставити один елемент глибше в інший, щоб отримати відповідну довжину.
- Колінко – Два коліна SRK, що змінюють кут світловідбиваючої труби в діапазоні 0-45°. Для SRD i SRD-_/L 550 не входить в комплект, доступний окремо на замовлення.
- Дахова частина - складається з просоченої у вакуумі дерев'яної рами, з'єднаної з алюмінієвим коміром з бляхи товщиною 0,6 мм, у кольорі RAL 7022 та стійкого до дії ультрафіолету куполу з полікарбонату (товщина 3 міліметри).
- Стельова частина - складається з пластикової стельової рами, білої декоративної кришки та розсіювача виготовленого з акрилу. Нова конструкція дозволяє монтувати та обслуговувати лампу SLO зі сторони приміщення.

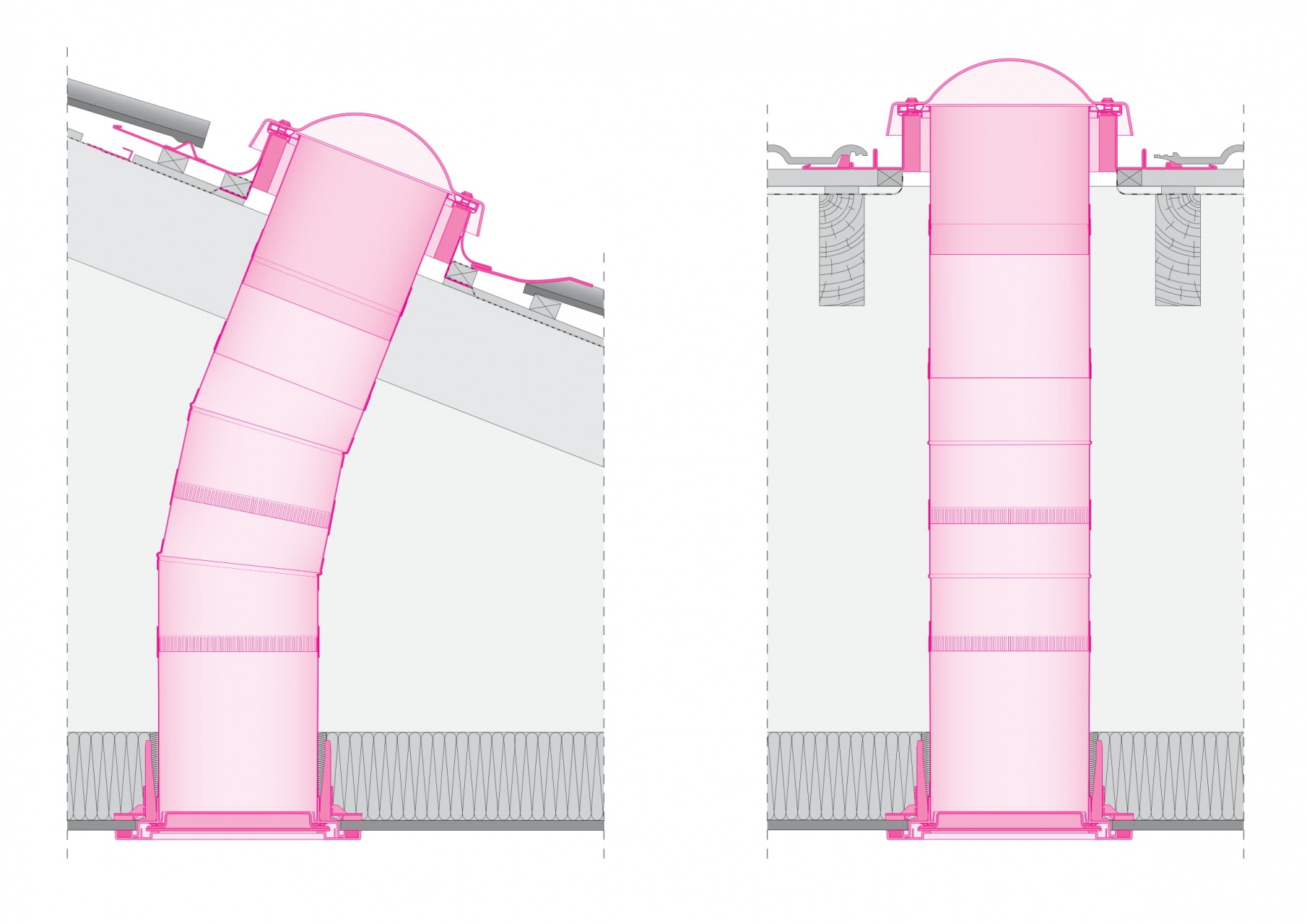

Переріз світлового тунелю SRD :

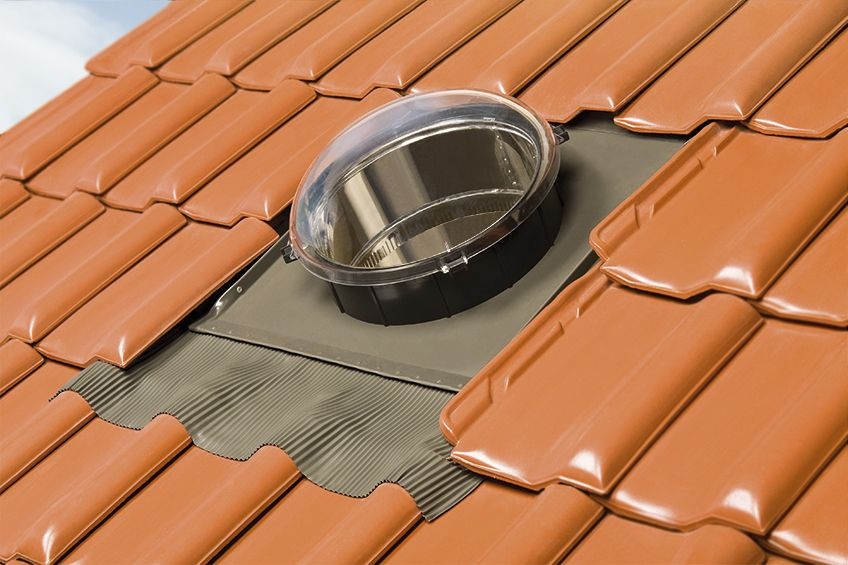

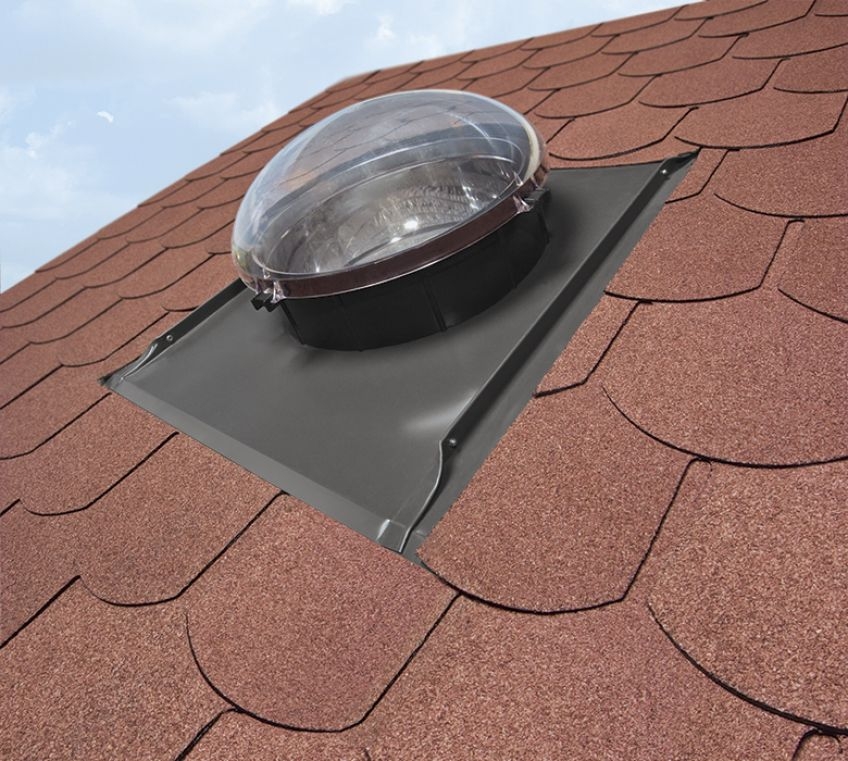

Галерея
