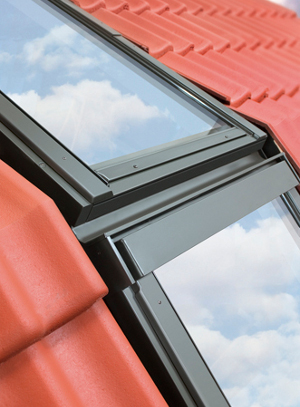

Модуль для мансардного сполучення KM використовується для поєднання дахових вікон у мансарді. Вікна монтуються одне за одним та поєднуються між собою мансардним модулем. Модулі доступні лише в одному типі та дозволяють замонтувати вікно на глибині V (0) в конструкції даху. Модуль KM виготовляється в двох версіях. Модуль KMV універсальний та дозволяє його монтувати в більшість дахових покриттів (S, Z, H), а KMV-L служить для монтажу лише у лускоподібний покрівельний матеріал. Мансардний модуль виготовляється з алюмінію, міді або титану-цинку.
Діапазон монтажу верхнього вікна становить від 15° до 60°, натомість нижнє вікно монтується в діапазоні від 45° до 90°.
Зовнішній кут мансардного даху повинен бути у діапазоні від 105° до 150°.
Модуль складається із елементів, які поєднують дахові вікна та бічних елементів нижнього вікна. Модуль в версії KMV має додатково бічні ущільнюючі клини, які захищають від задування пилу, листя і снігу.
Елементи модуля:
1 – елемент, який зєднує вікно вертикально
2 – бічні елементи модуля та ущільнюючі клини
3 – гачки
4 – дерев'яна планка, яка поєднує вікна зсередини
Кожне замовлення розраховується індивідуально.
